HT-NFA-MPD- v00
Subject: How to initialize Works through Quick Load Tool
이 How To 문서는 항공대의 Work Initialization 을 돕기 위해 작성됨.
(아래 예제는 B430 을 대상으로 하였으나 타기종도 유사한 절차를 따름)
이 How To 문서에서는 총 3 가지 케이스를 다룸
1. CASE1: 기체 TASK INITIALIZATION
2. CASE2: 항공기 부품 TASK(반복성) INITIALIZAYION (TBO)
3. CASE3: 항공기 부품 TASK(일회성) INITIALIZAYION (TRP)
*Work Initialization 이란?
- Maintenance Program 에 포함되어 있는 System Task(Inspection, AD, SB, TRP, TBO 등)를
정비 대상(항공기, 장착 부품)에 적용하고 이를 수행하기 위해 Work 를 만드는 일련의 과정.
유저는 Initialization 시에 아래 정보를 시스템에 입력해야 함.
● 항공기 혹은 장착 부품의 Part Number & Serial Number
● 지난 수행 시점 및 관련 정보(Last Done):
● 반복성 Task(Inspection, TBO)의 경우, 지난 수행일 및 해당 수행 시점의 항공기 및 부품 시간 및 사이클 정보 입력
Initialization 시점(현시점)의 항공기 및 장착 부품의 시간(FH, LC 등) 및 사이클
*Variables in Alkym system
항공기 유형별로 시스템에 정의된 Variable 은 별첨 참고 바람
*별첨: NFA-VARIABLE MAPPING TABLE.pdf
#CASE1: 기체 TASK INITIALIZATION
TASK 의 PN 적용성이 기체인 TASK 의 Initialization 은 아래 절차를 따름

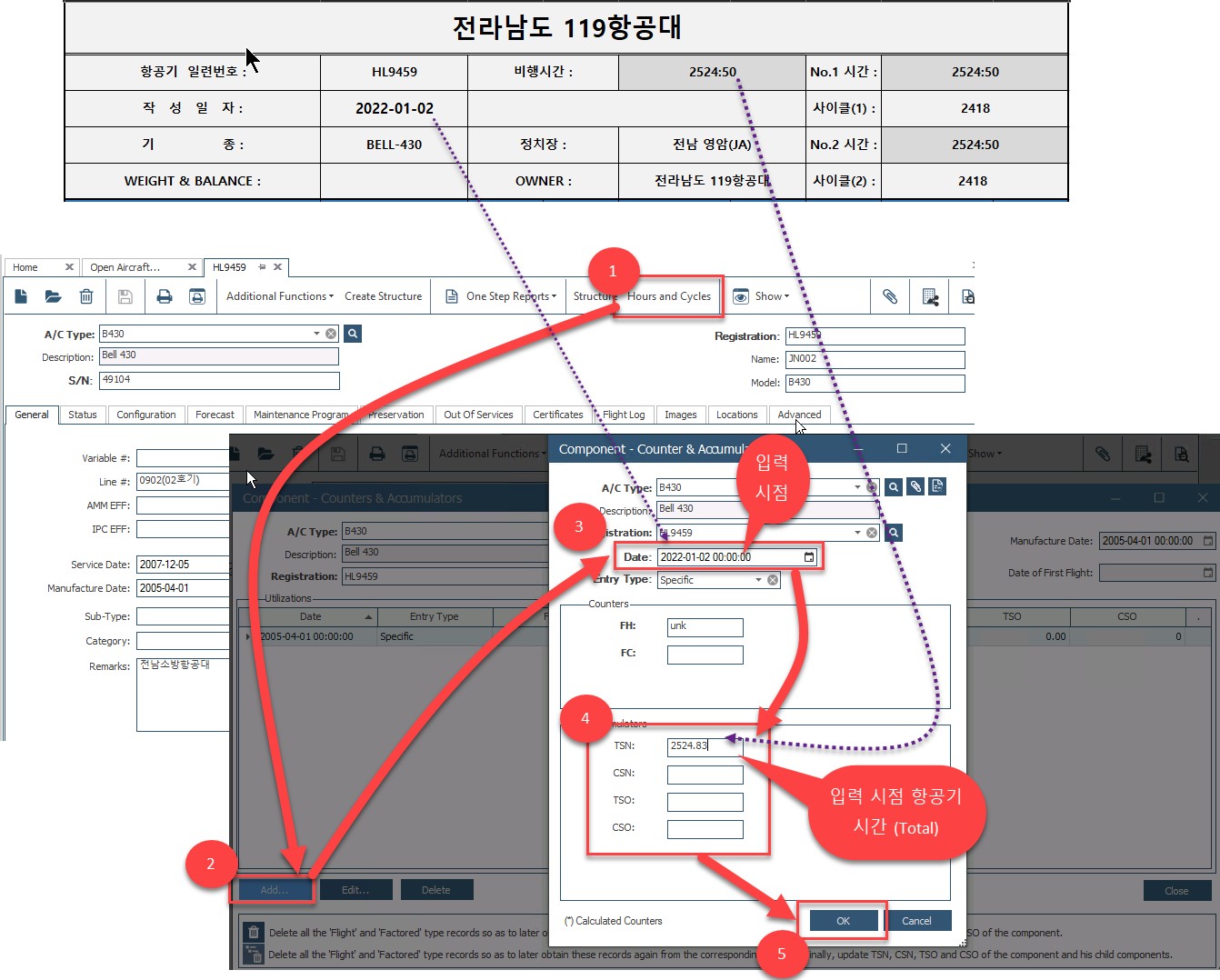

1. STEP 1: 항공기 시간 & 사이클 현행화
-INITIALIZATION 시점의 시간&사이클을 항공기에 적용

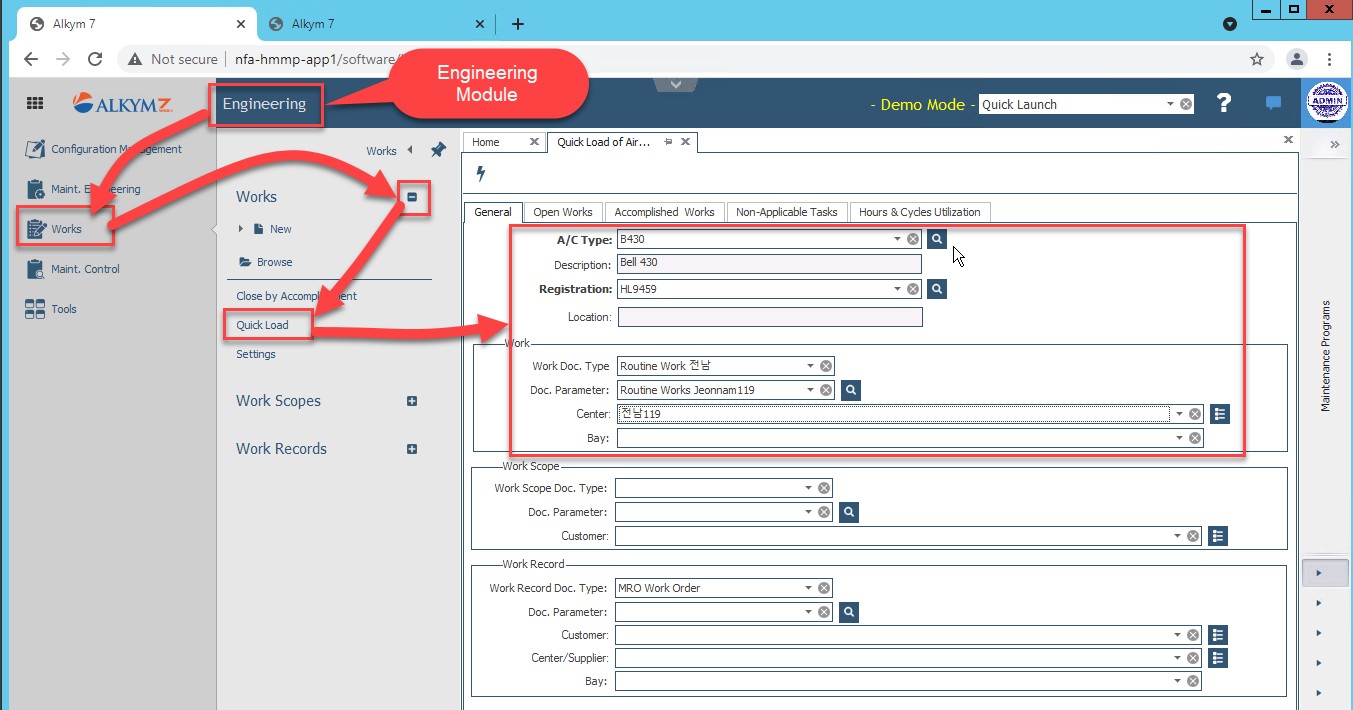

2. STEP2: QUICK LOAD TOOL 실행 → A/C & REGISTRATION 선택 → Work Doc Type 선택(항공대 별)
3. STEP3: TASK 선택 (복수 선택 가능)

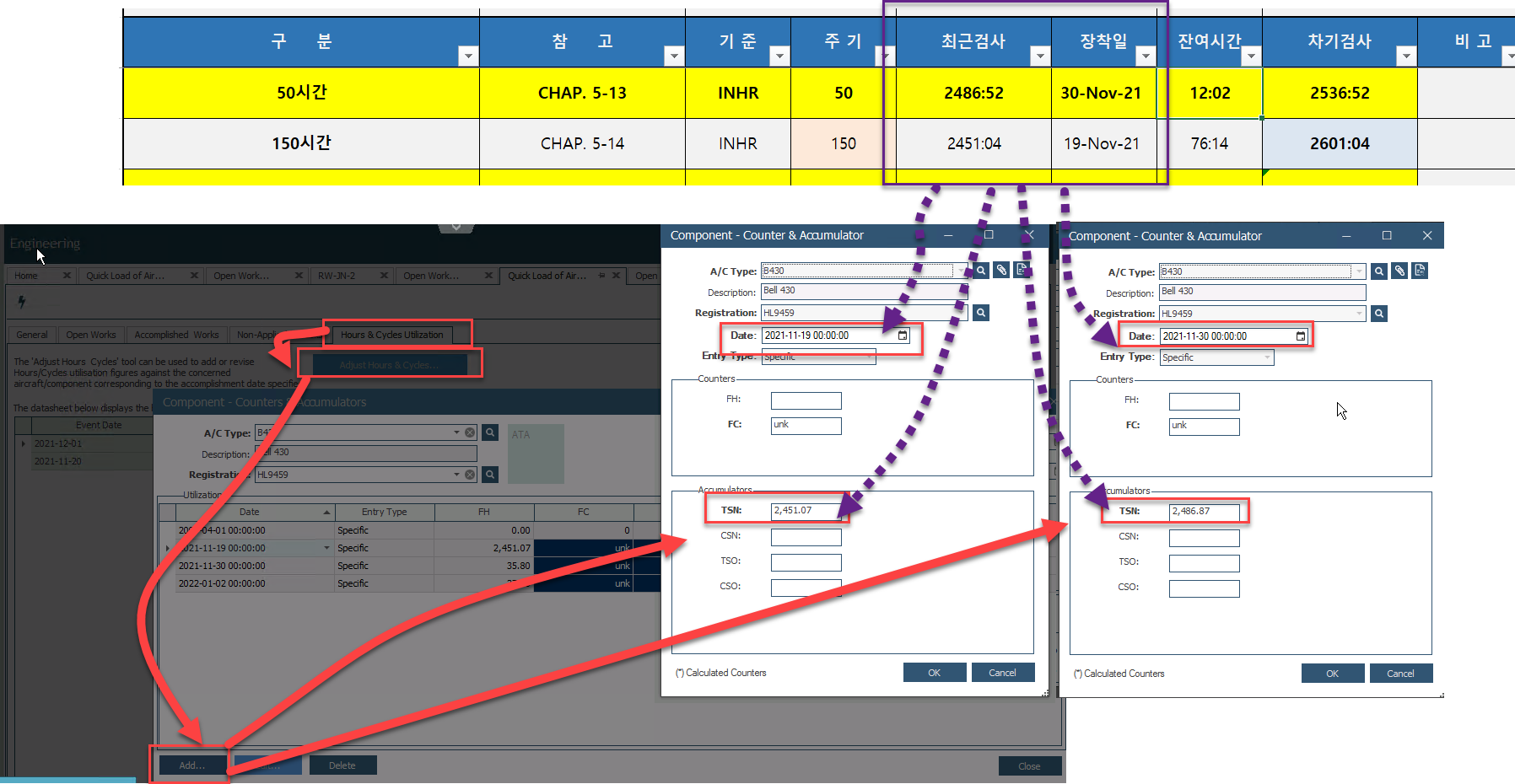

4. STEP4: HOURS & CYCLES Tab 에서 지난 수행 시점(Last Done)의 항공기 시간 및 사이클 입력
(* 중요: 주기가 Calendar(예, 1 년 주기검사)를 따른다면 해당 없음)

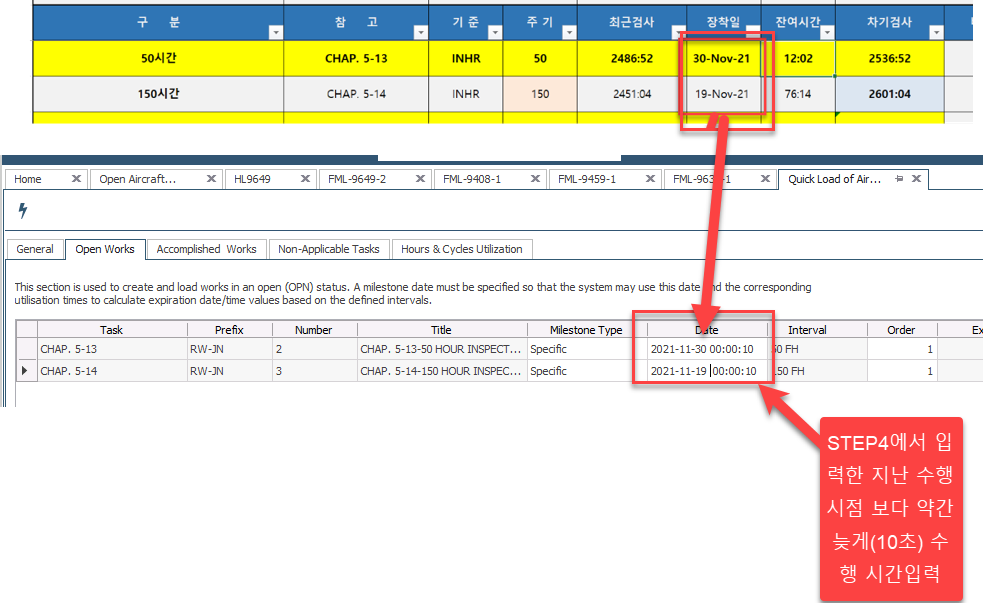

5. STEP5: “Open Work” tab 의 DATE 행에 Milestone date 입력
(STEP4 에서 입력한 시간 보다 수초 뒤를 선택해서 입력)

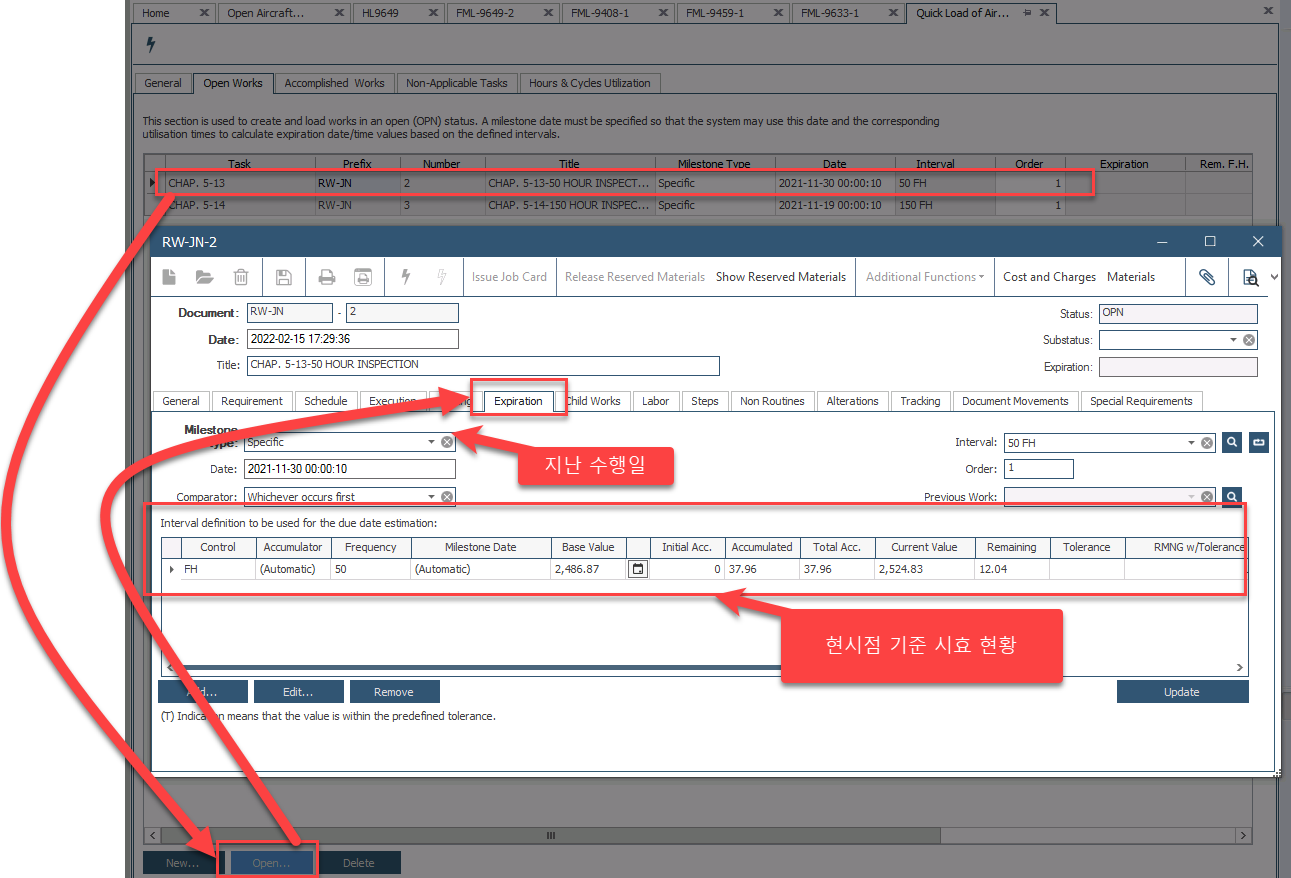

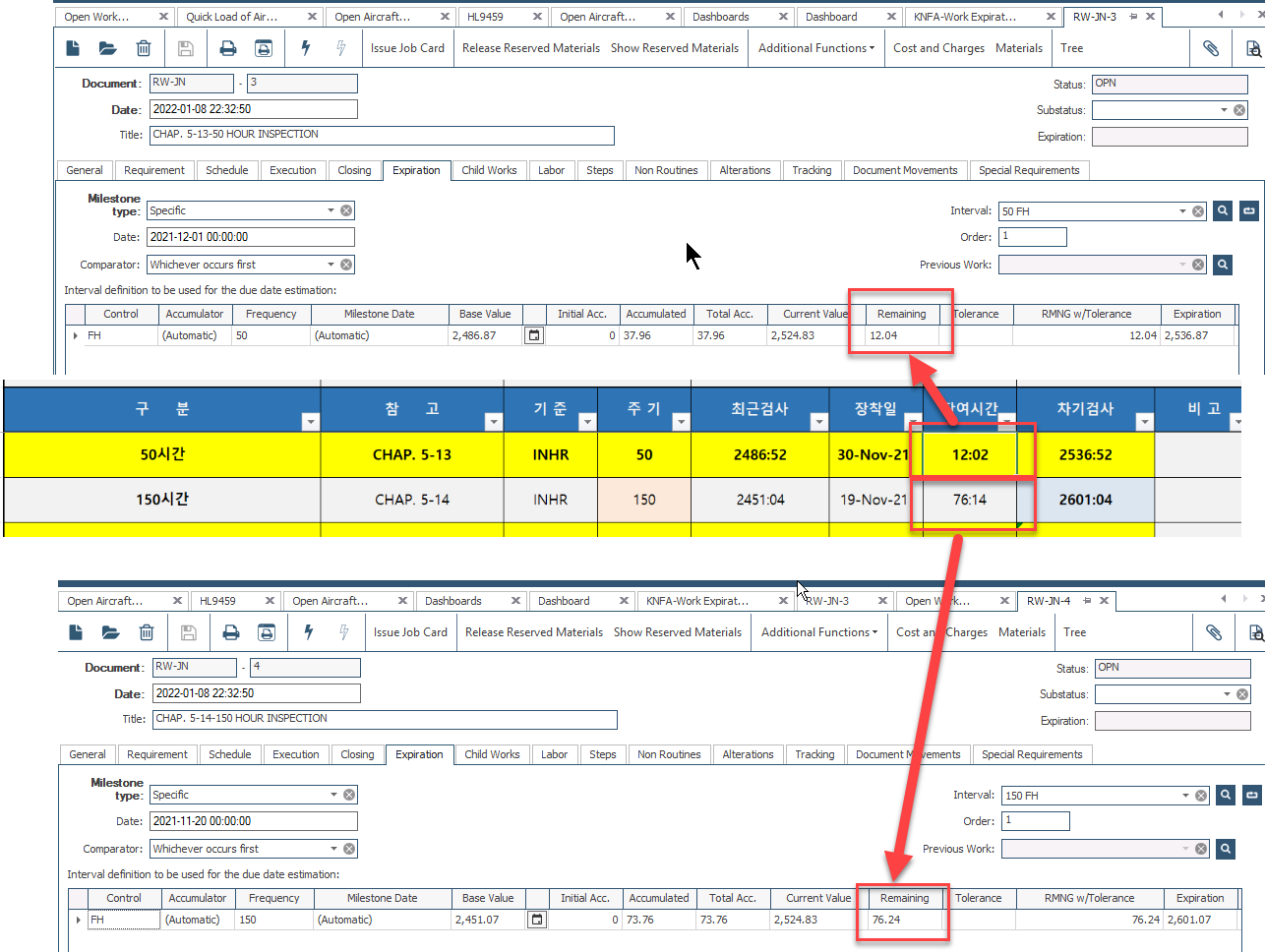

6. STEP6: 개별 Work 의 EXPIRATION TAB 을 통해 결과 확인

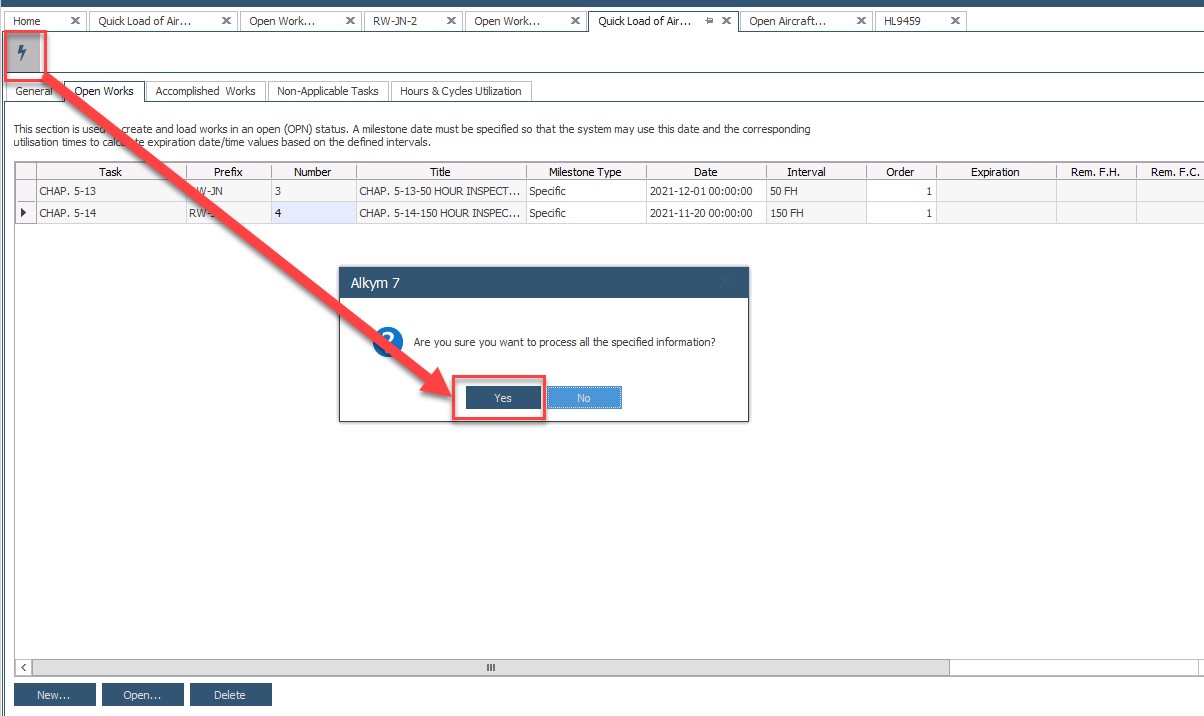

7. STEP7: 결과가 괜찮을 경우 PROCESS 클릭
#CASE2: REPEATITIVE COMPONENT TASK(TBO 등) INITIALIZATION
TASK 의 PN 적용성이 부품 PN 인 TASK 가 반복성(TBO 등)일 경우 아래 절차를 따름
*아래 Example 은 STARTER GENERATOR 1000FH Overhaul Task 대상

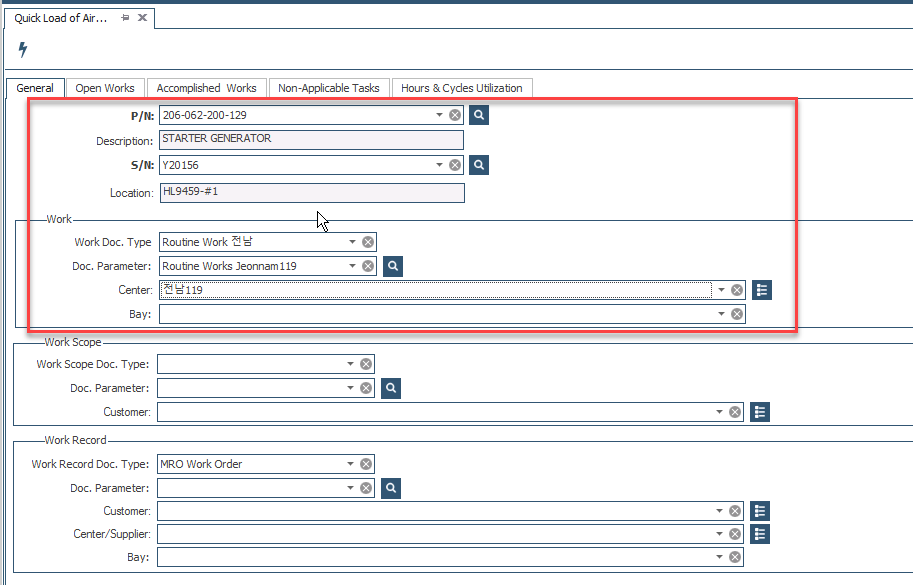

1. STEP1: 부품 PN & SN 선택 → Work Doc Type 선택(항공대 )
2. STEP2: TASK 선택 (복수 선택 가능)

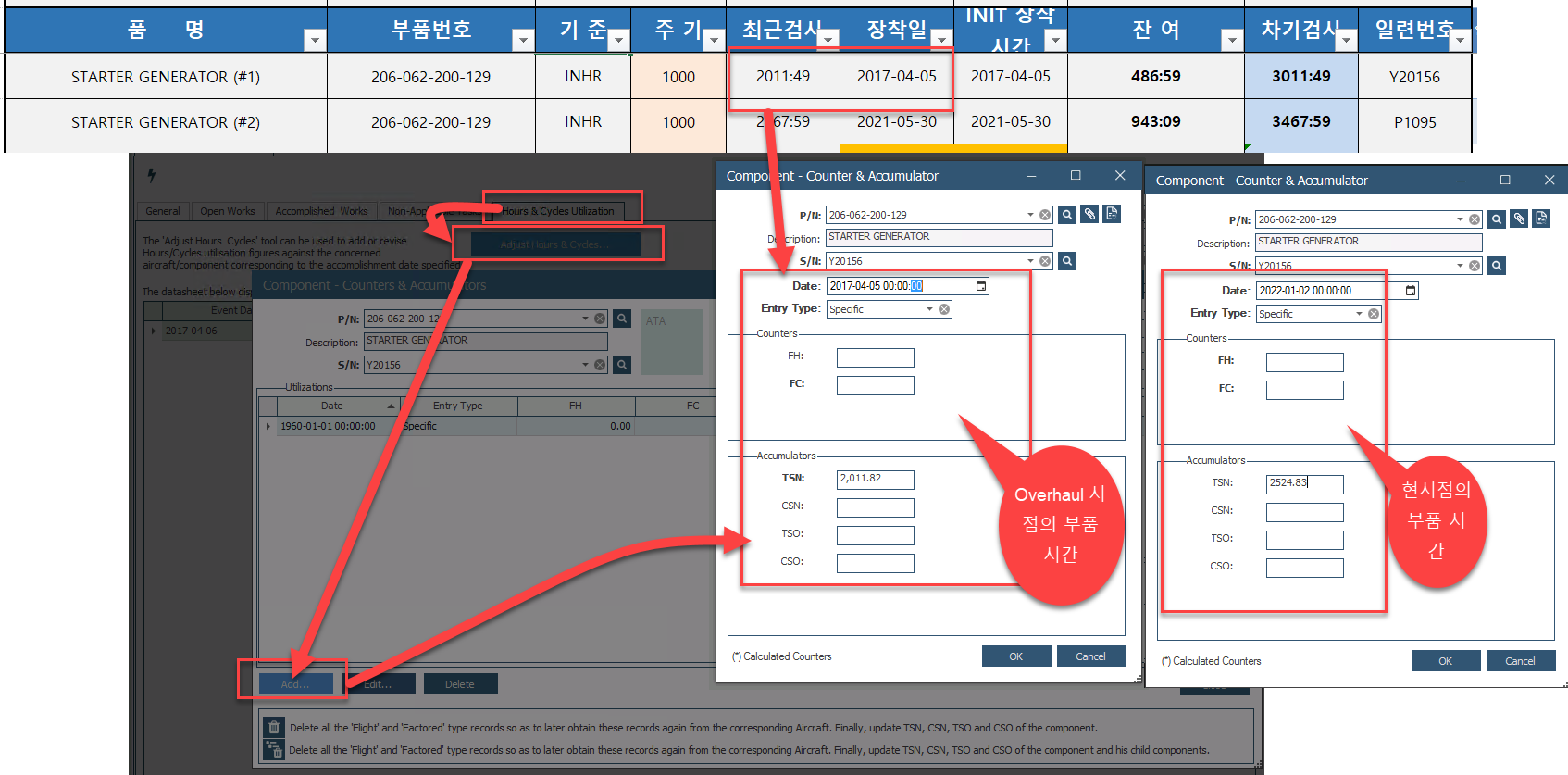

3. STEP3: 지난 수행 시점(Last Done)과 현 시점의 부품 시간 및 사이클 입력
(* 중요: 주기가 Calendar(예, 1 년 주기 OVH)를 따른다면 해당 없음)

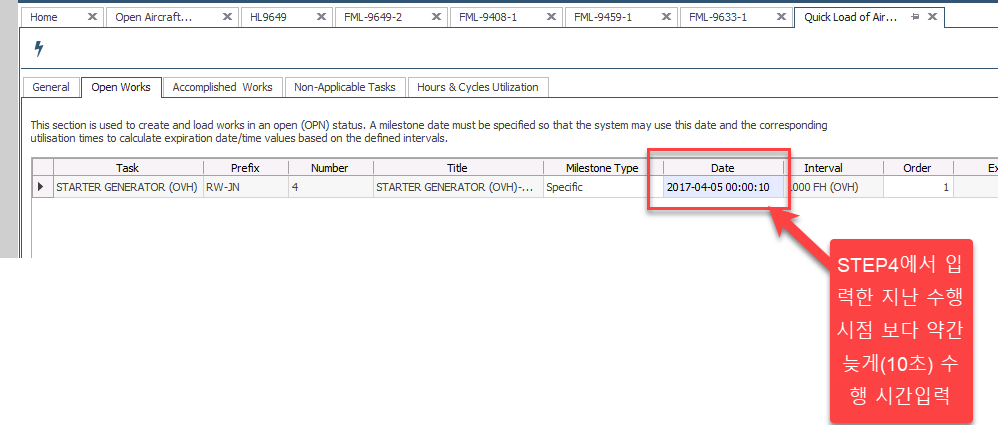

4. STEP4: Milestone date 입력(통상 지난 수행 일시 보다 약간 뒤로 선택, 아래 이미지의 경우 10 초 뒤로 입력)
MILESTONE DATE: 첫번째 수행은 부품 장착 시점 혹은 TASK 적용 시점 입력하고, 지난 수행 결과가 있으면 지난 수행 일자 입력

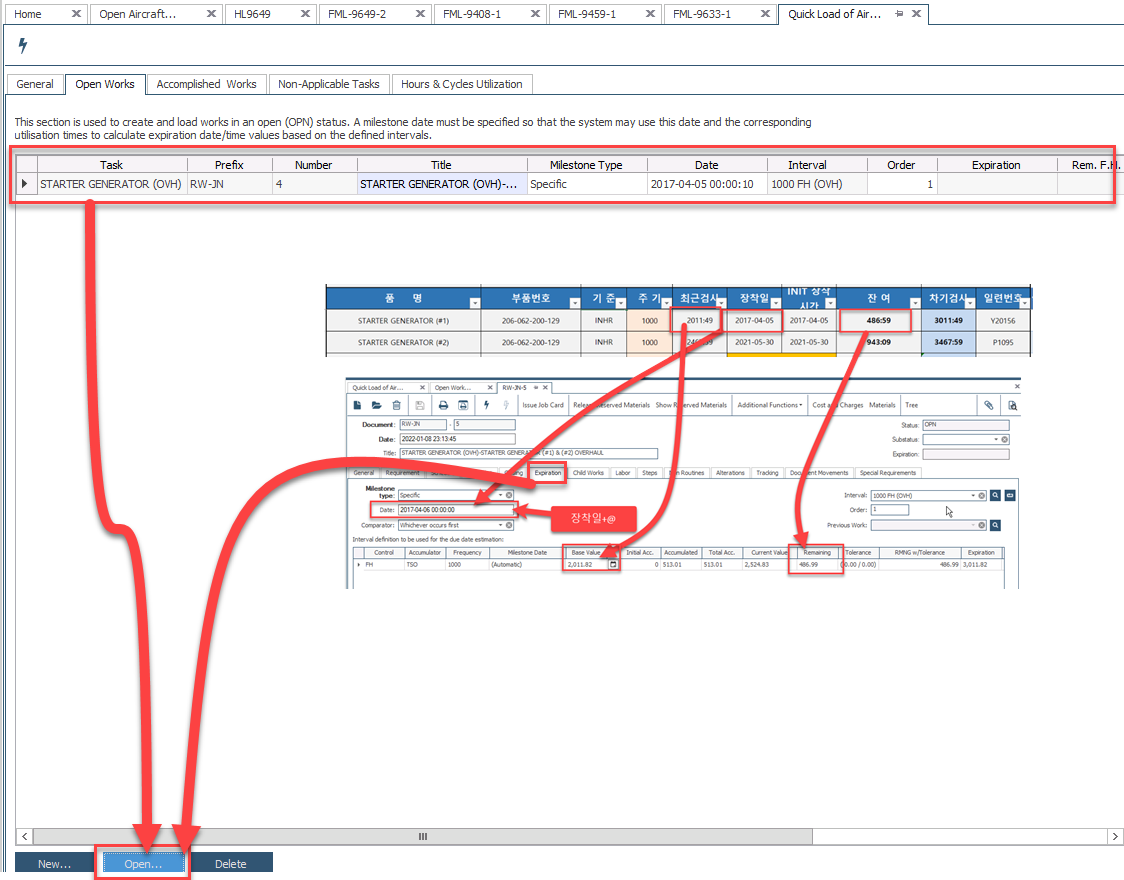

5. STEP5: 결과 확인

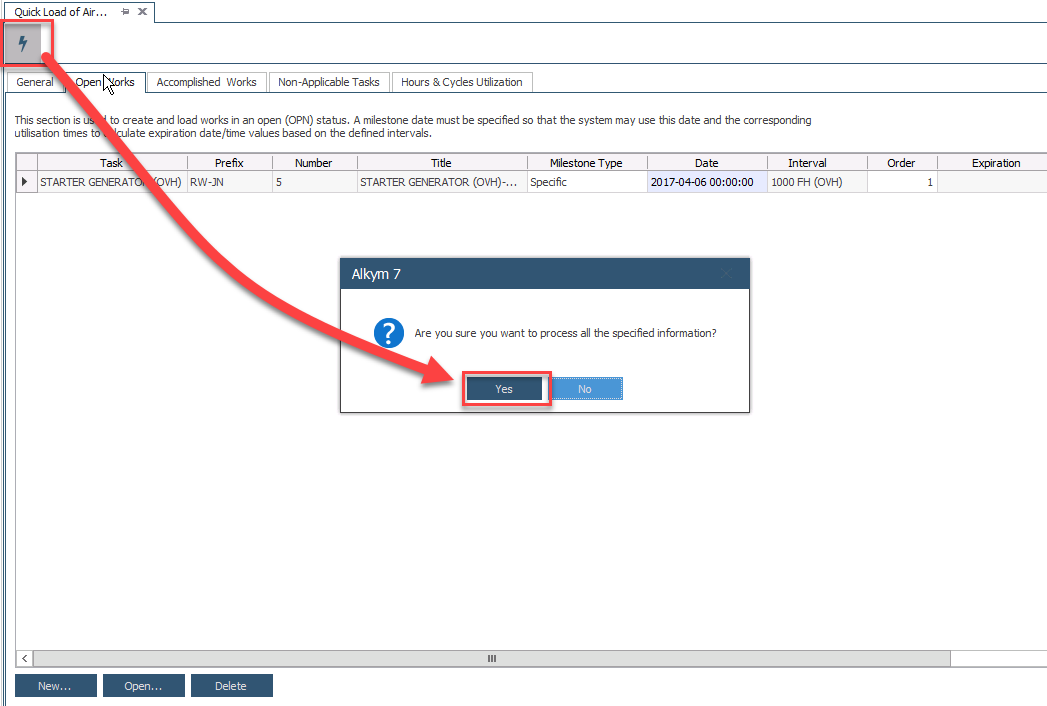

6. STEP6: Process
#CASE3: ONE TIME COMPONENT TASK(TRP 등) INITIALIZATION

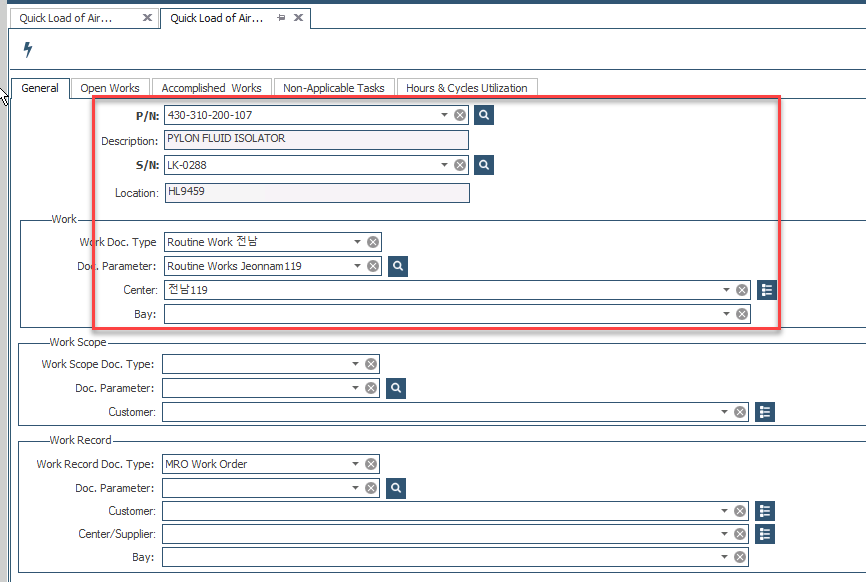

1. STEP1: 부품 PN & SN 선택 → Work Doc Type 선택(항공대 )
*아래 Example 은 PYLON FLUID ISOLATOR, 10000FH REPLACE Task 대상

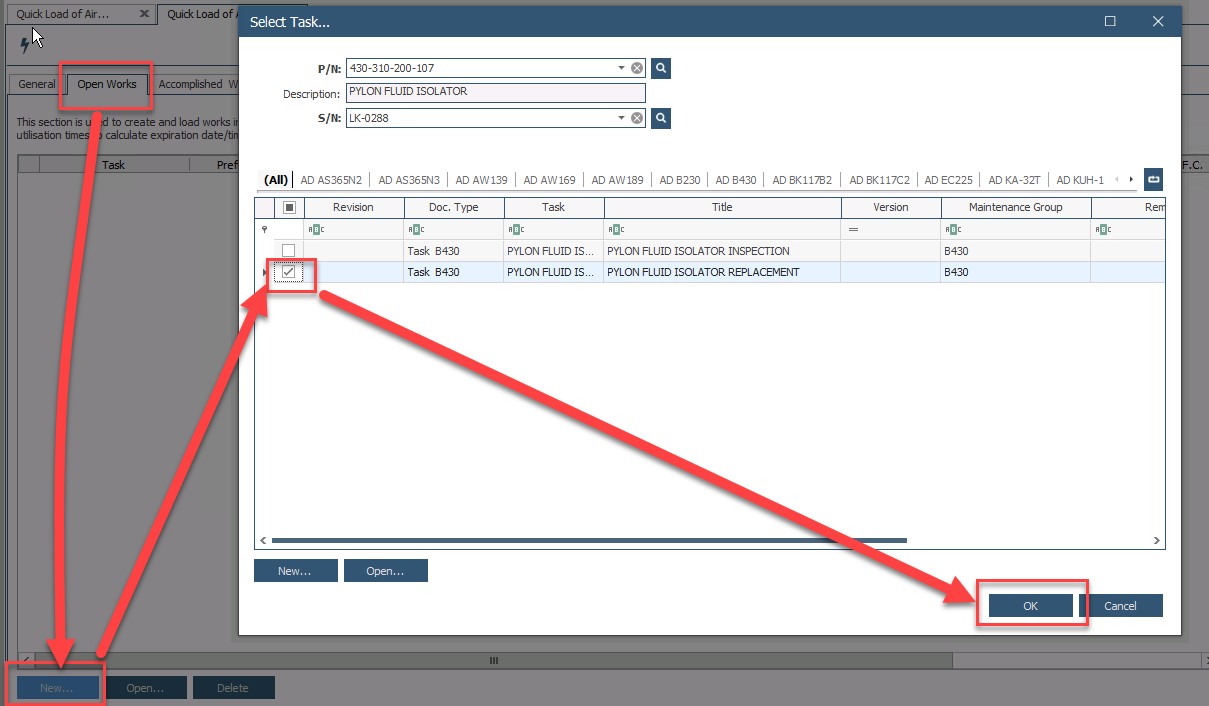

2. STEP2: TASK 선택 (복수 선택 가능)

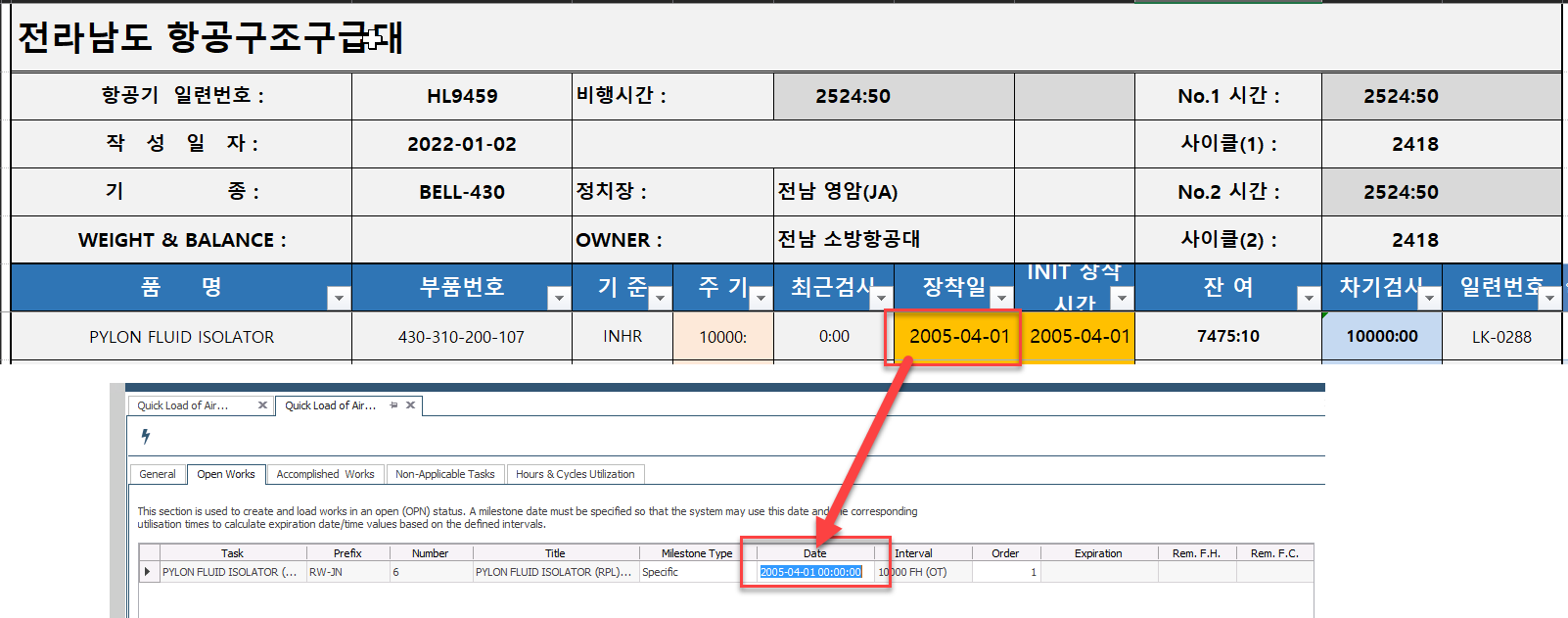

3. STEP3: Milestone date 입력
(통상 부품 장착일 입력)

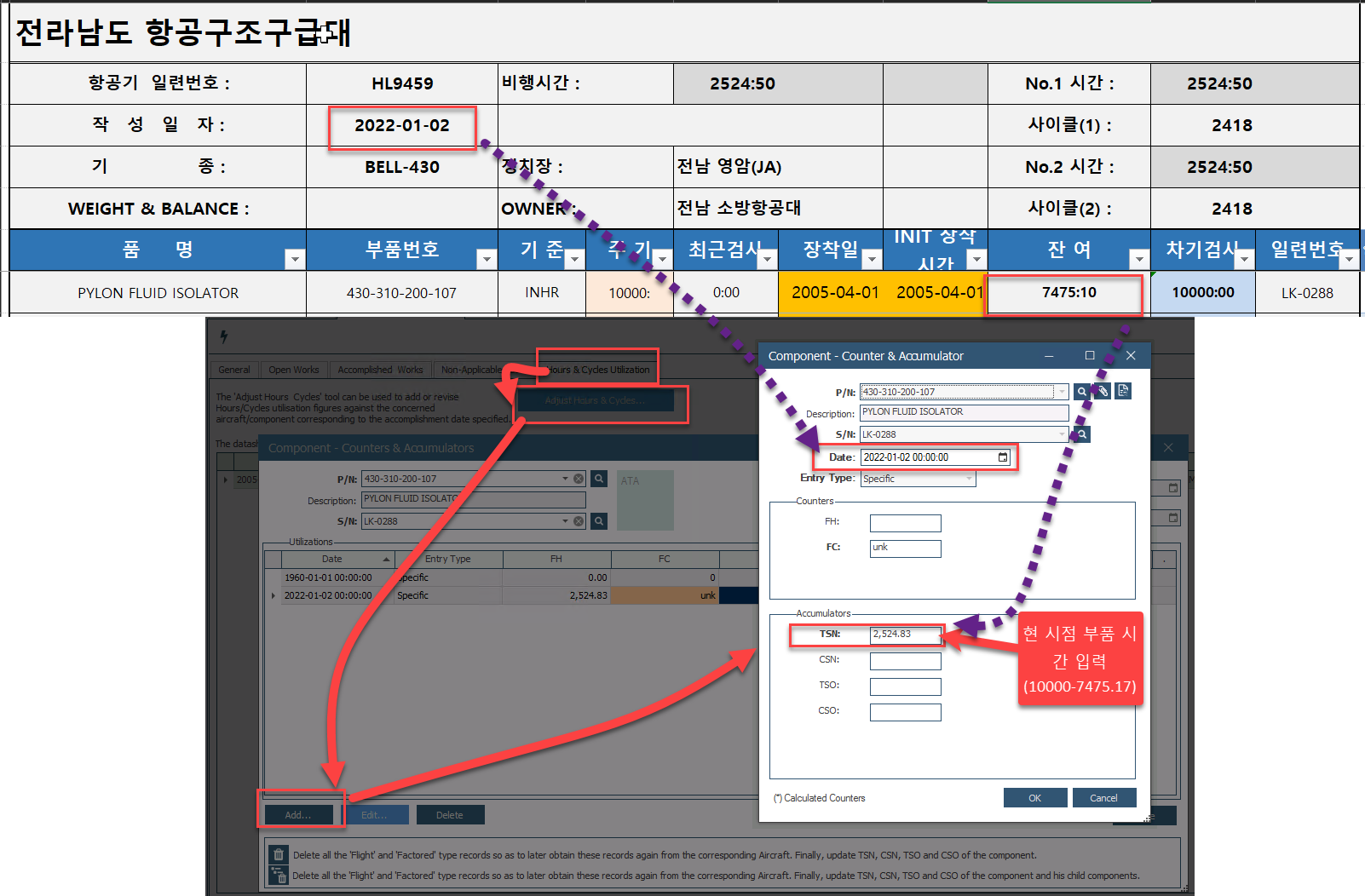

4. STEP4: 현 시점의 부품 시간 및 사이클 입력
(* 중요: 주기가 Calendar(예, 10 년 교체)를 따른다면 해당 없음)
5. STEP5: Process

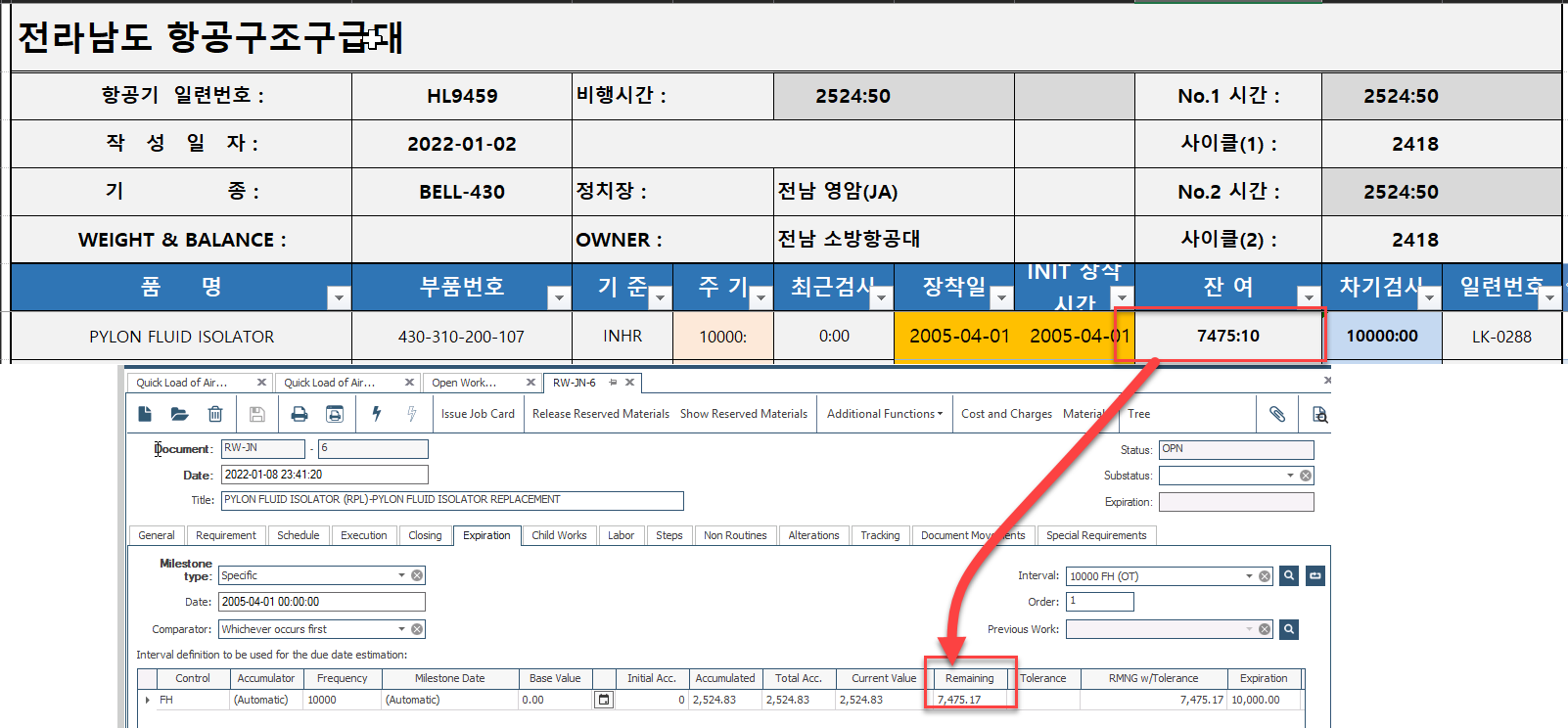

6. STEP6: 결과 확인
