HT-NFA-RKC-FML-KUH-1EM v00

Subject: How TO CREATE FLIGHT LOG FOR KUH-1EM

이 문서는 KUH-1EM을 운용하는 항공대의 FLIGHT LOG BOOK 입력을 돕기 위해 작성됨.

*전제조건: 모든 비행시간은 시간으로 환산하여 입력되어야 함
(예,02:45(2시간45분) → 2.75시간)

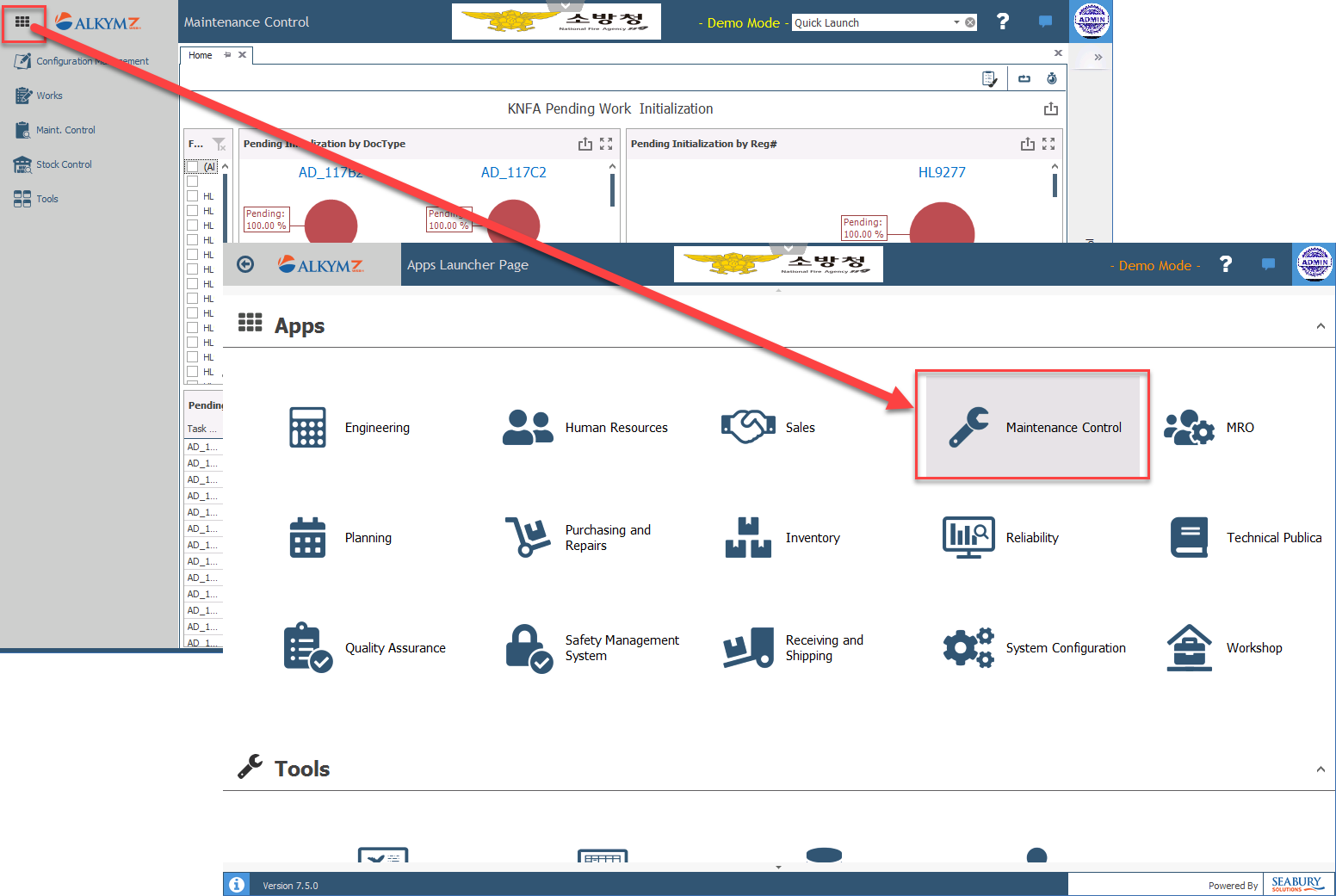

1. STEP1: 시스템 로그인 후, Maintenance Control 모듈 실행

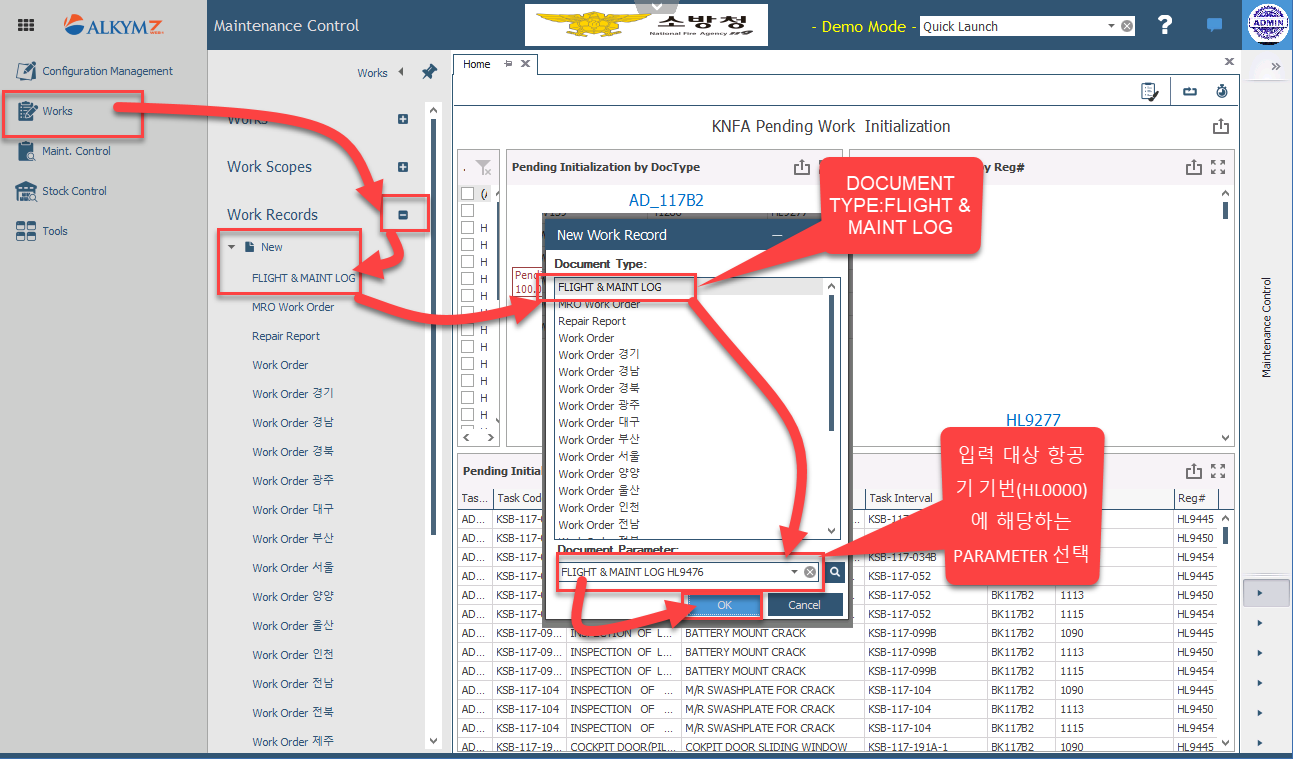

2. STEP2: FLIGHT & MAINTENANCE LOG(이하 FML) 생성

“Works” → “Work Records”→”New”→”FLIGHT &MAINT LOG”를 클릭하면 팝업 창에 생성됨. 팝업 창에서 대상 항공기 기번(HL0000)에 맞는 “Document Parameter”선택” 후, “OK”버튼 클릭

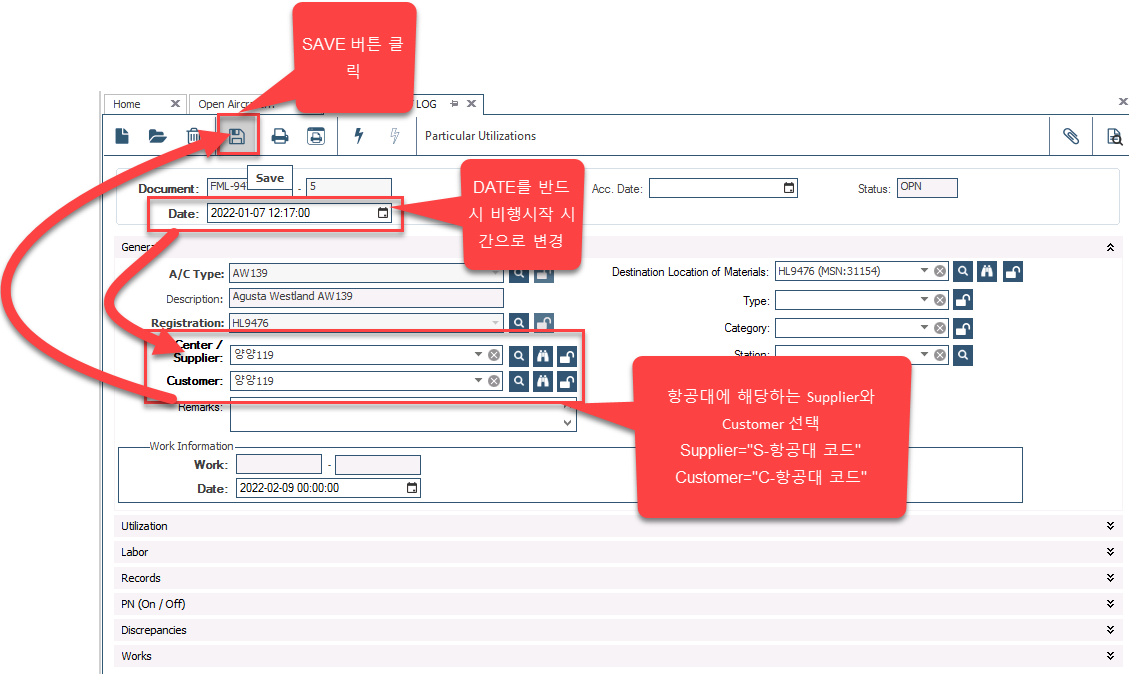

3. STEP3: FML 일반 정보 입력 및 저장

FML 생성시점(DATE)은 반드시 비행 시점과 동일하게 변경하는 것을 권장함. 이 후, 항공대에 해당하는 Supplier(S-항공대코드)/Customer(C-항공대 코드) 코드 선택 후 Save 버튼 클릭

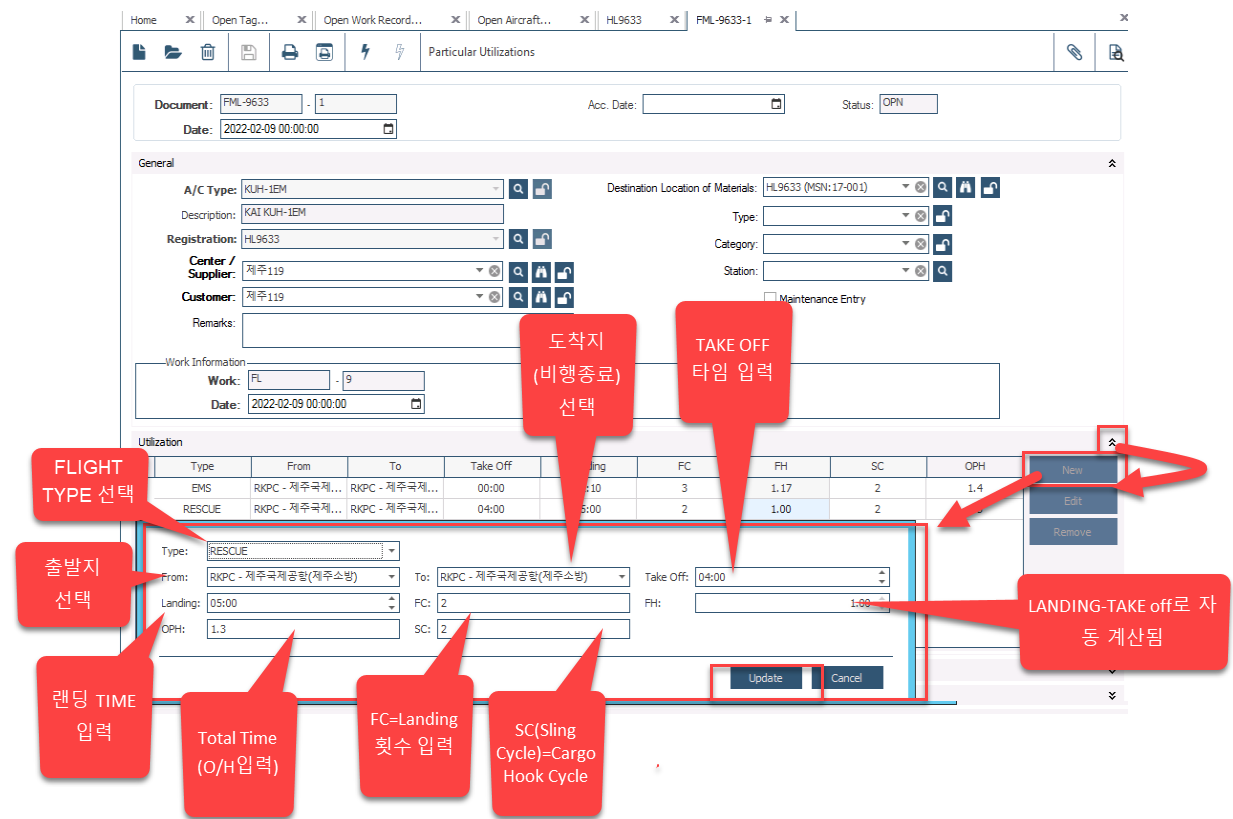

4. STEP4: UTILIZATION 섹션에 비행 정보 입력

Utilization 섹션에 일자 별 비행 정보 입력(여러 개의 비행기록 하나의 로그에 입력 가능)
*FH: LANDING-TAKE OFF로 자동계산
*FC: LANDING 횟수 입력
*OPH: Total Time(O/H) 입력
*SC(Sling Cycle): Cargo Hook Cycle 입력(없을 경우 0)

5. STEP5: PARTICULAR UTILIZATION 입력

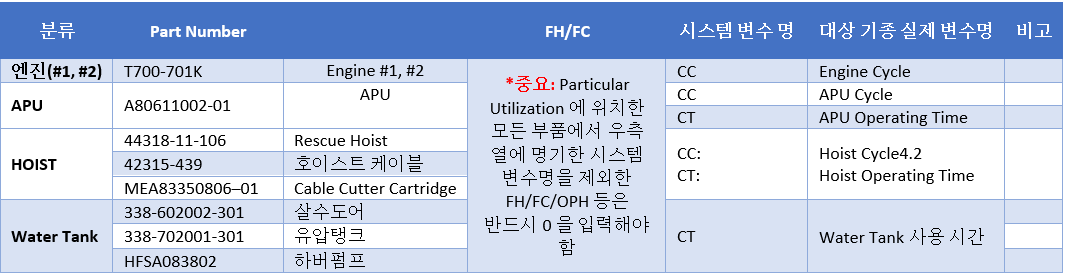

기본적으로 ENGINE, HOIST, APU 등 장착 부품에 고유한 시간(APU Time, Hoist 시간 등) 및 사이클(GG Cycle, PT Cycle 등)을 입력하기 위한 목적임 장착 부품의 Part Number에 따라서 아래 맵핑 테이블을 참고하여 Counter 섹션에 적절한 값을 입력해야 하며, Step4에서와 같이 하나의 FML에 여러 비행기록이 있더라도, PARTICULAR UTILIZATION에서는 합산해서 하나로 기록하여야 함

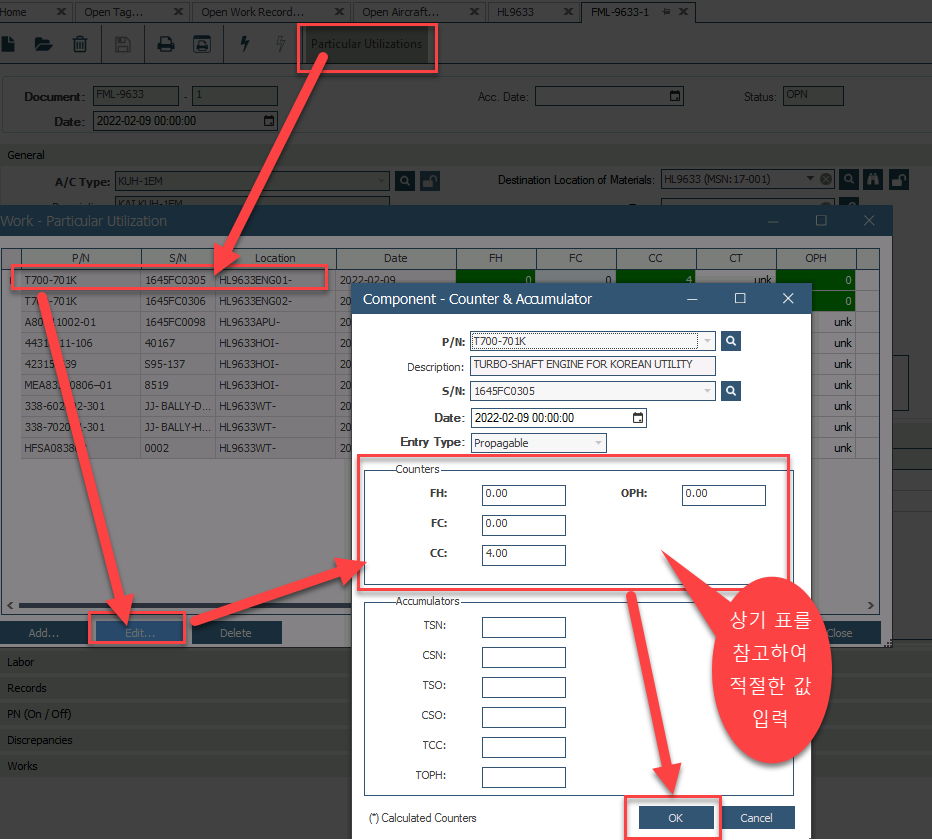

아래 이미지는 ENG을 대상으로 한 입력 방법 예시이다. FH, FC는 기체 시간을 받아 오기 때문에 0으로 입력했으며 N1, N2 Cycle의 경우 두개의 비행을 합산한 값을 입력하였음.

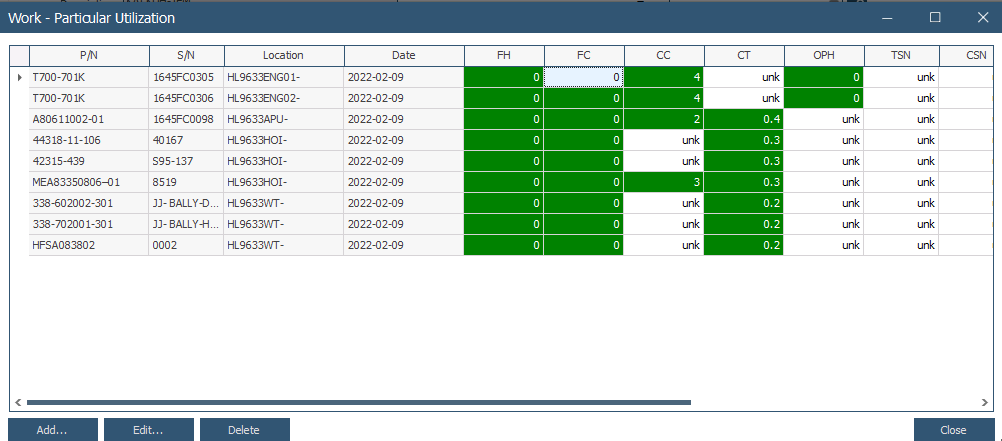

모든 값들이 제대로 입력되었다면 아래와 같이 생겨야 함

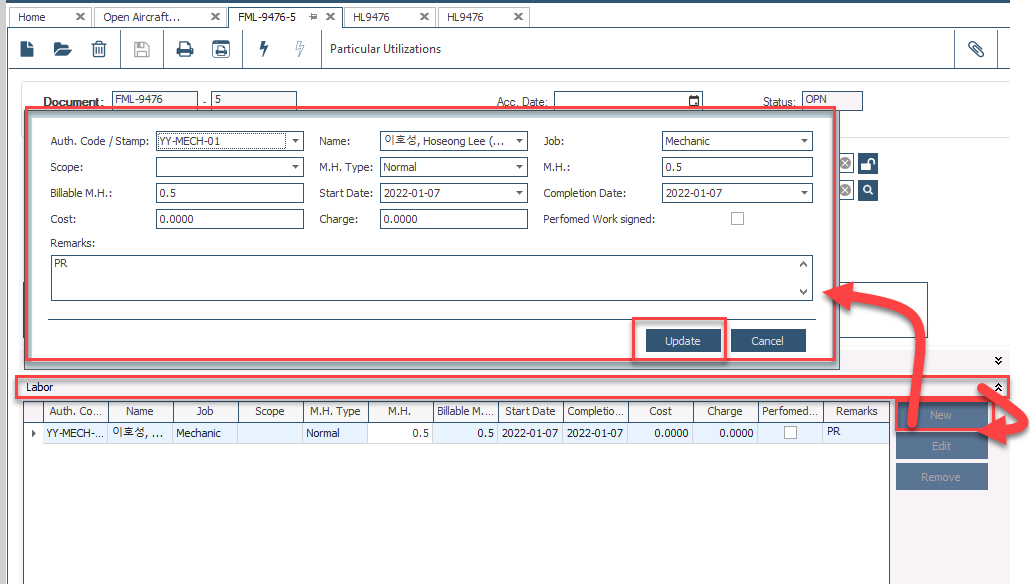

6. STEP6: LABOR 정보 입력

PR/TR/PO 등 해당 FML에 관여한 정비사 Stamp 정보 추가 할 수 있음

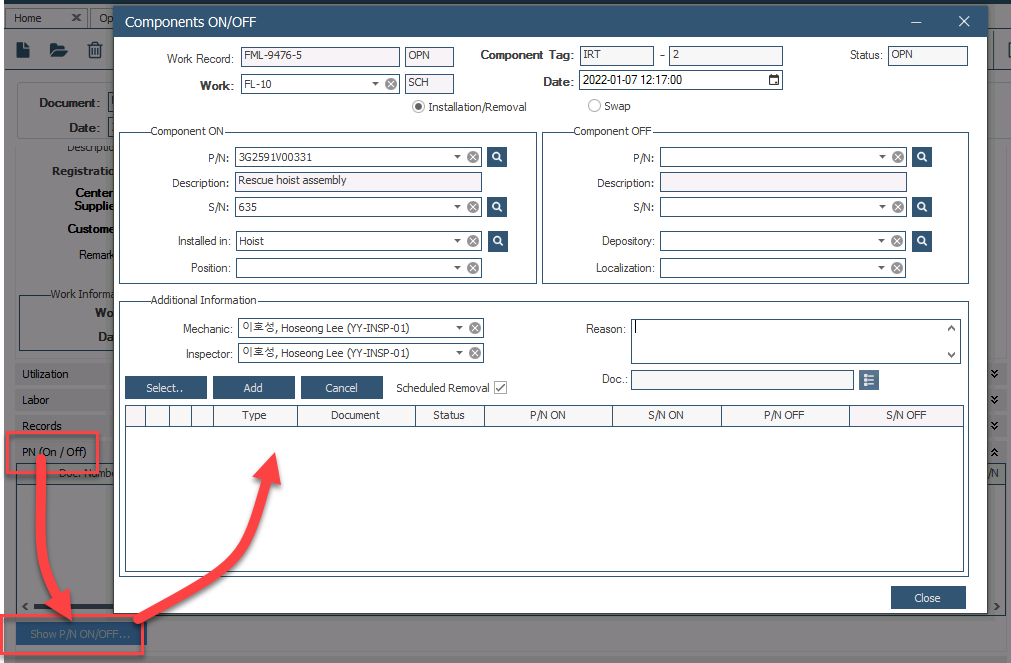

7. STEP7: 장탈착Tag 입력

FML 전후로 Part 장탈착이 발생했다면 Tag 발행 가능

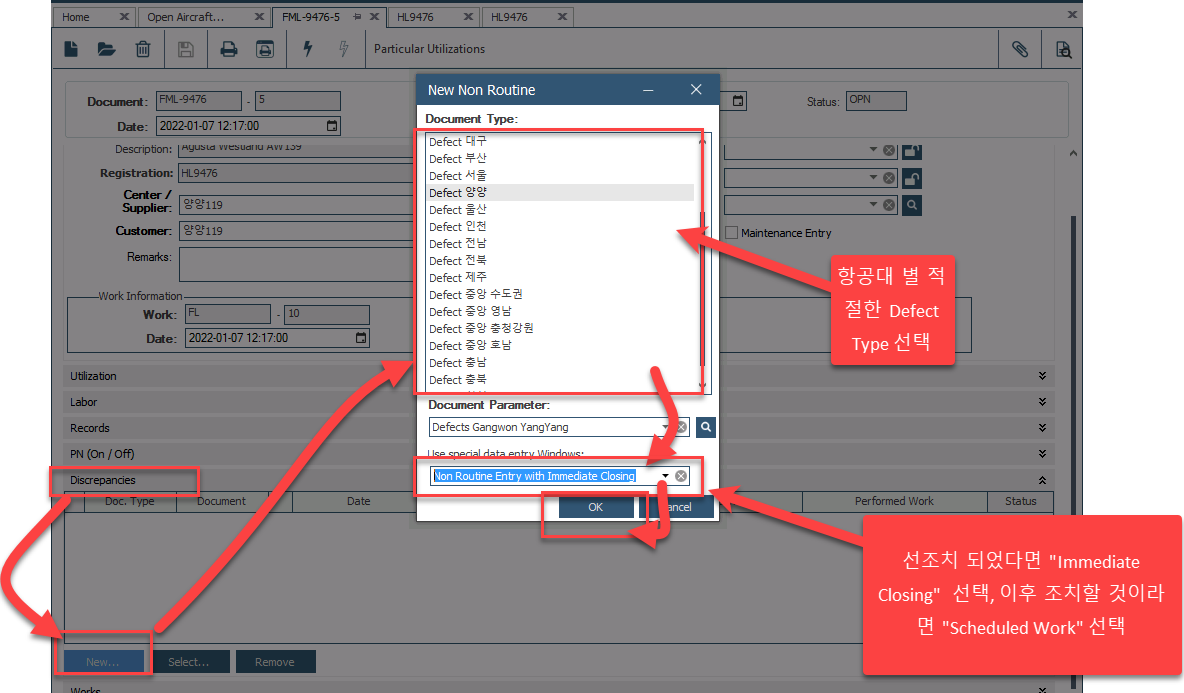

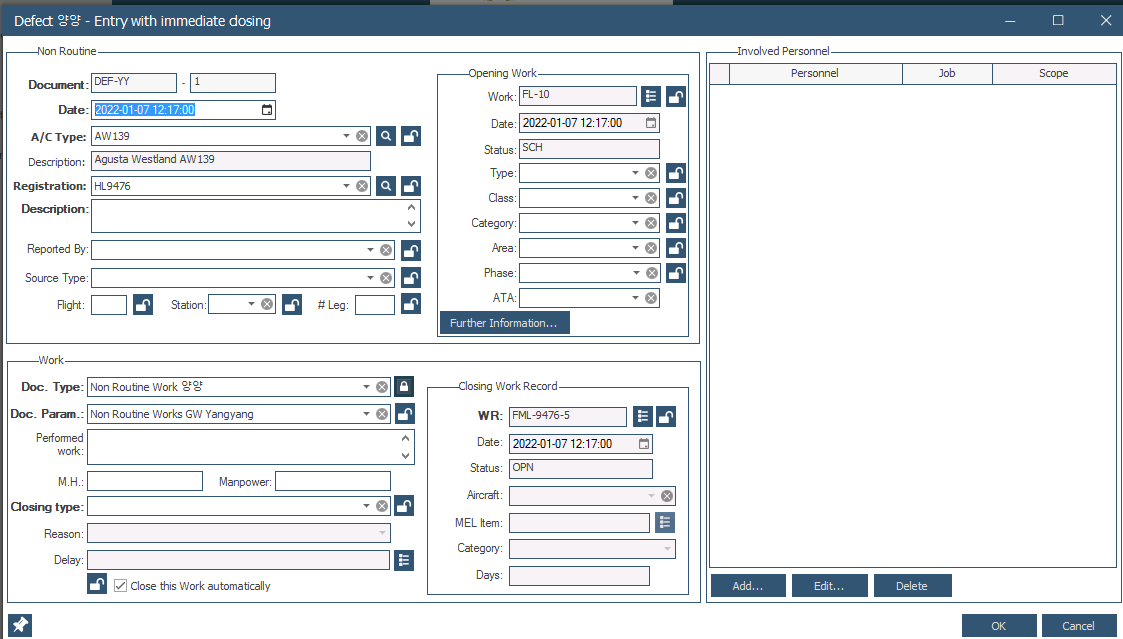

8. STEP8: 결함 등록

FML 전후 간, 결함이 발생하였다면 등록 가능. 상세 내용의 경우, 하단 매뉴얼 링크 확인

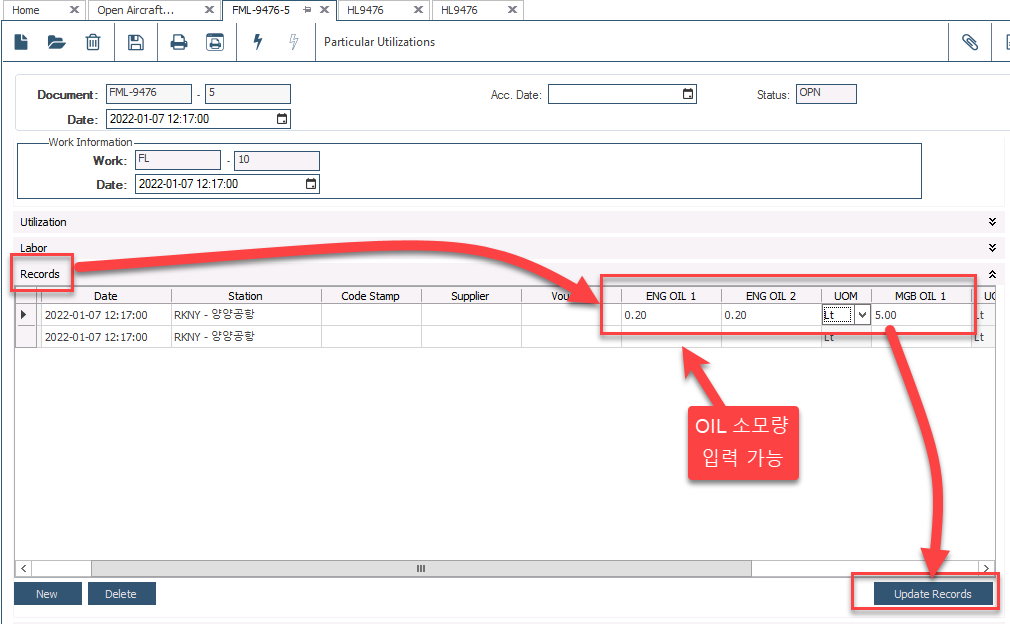

9.STEP8: 연료 주유량 및 오일 소모량 등록 가능

연료 주유 및 각 종 오일(MGB, ENG 등) 소모량 등록 가능

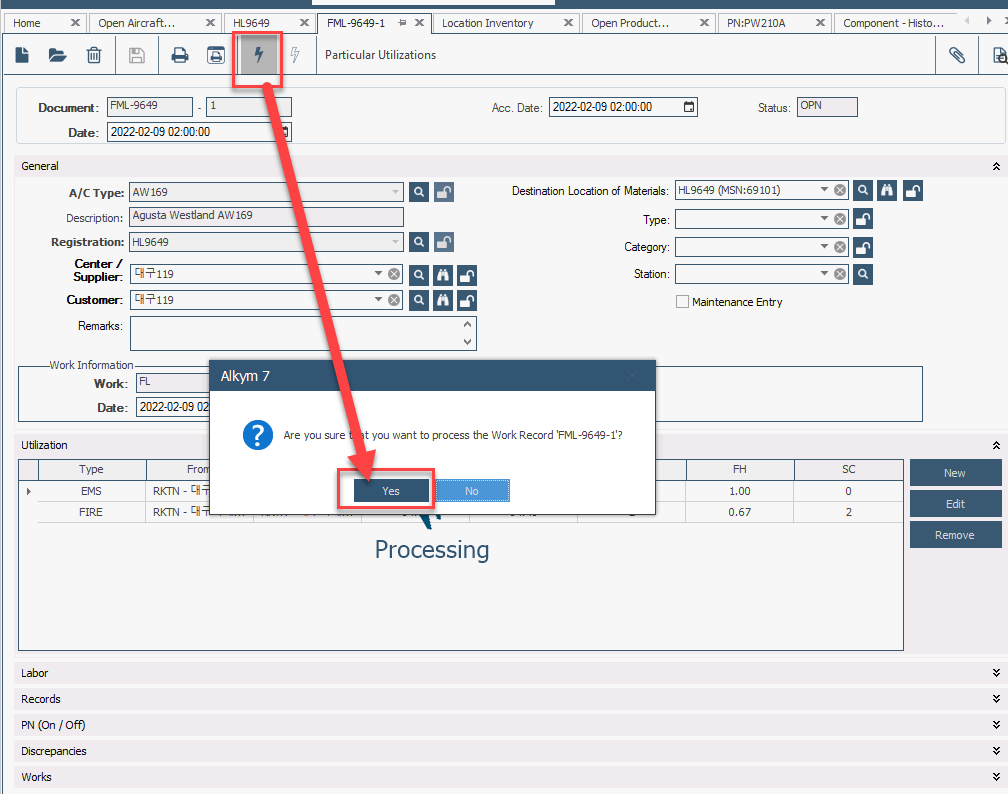

10. STEP10: FML Closing

Process 버튼 클릭할 경우, FML을 Closing 시킬 수 있음

※CLOISNG 된, FML UTILIZATION의 항공기 및 관련 부품 적용

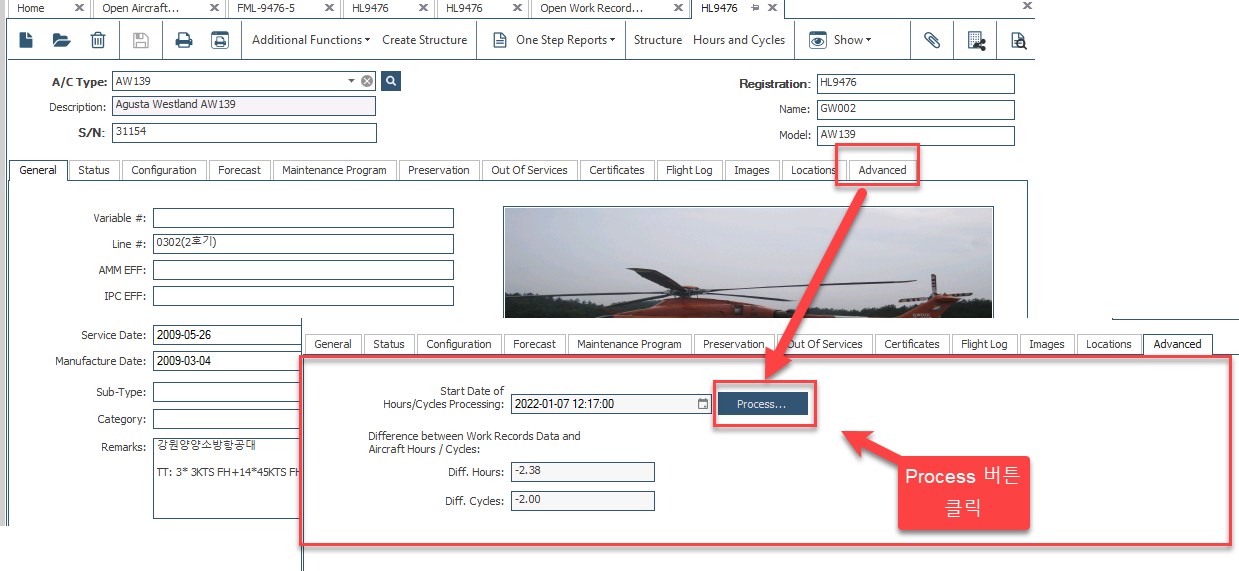

주로, 시스템에서 자동으로 실행되는 System Process에 의해서 CLOSING 된 FML의 UTILIZATION VALUE(FH, FC 등) 가 개별 항공기나 장착 부품에 저장됨. 하지만, 아래 이미지의 방법을 따를 경우, System Process가 자동으로 실행되기 전에도 직접 저장 가능하니 참고 바람

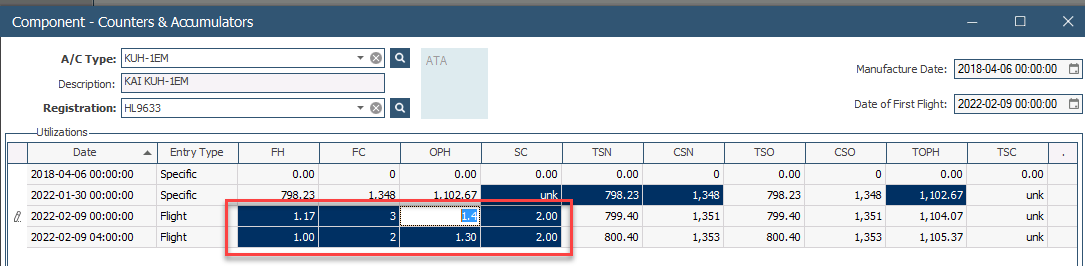

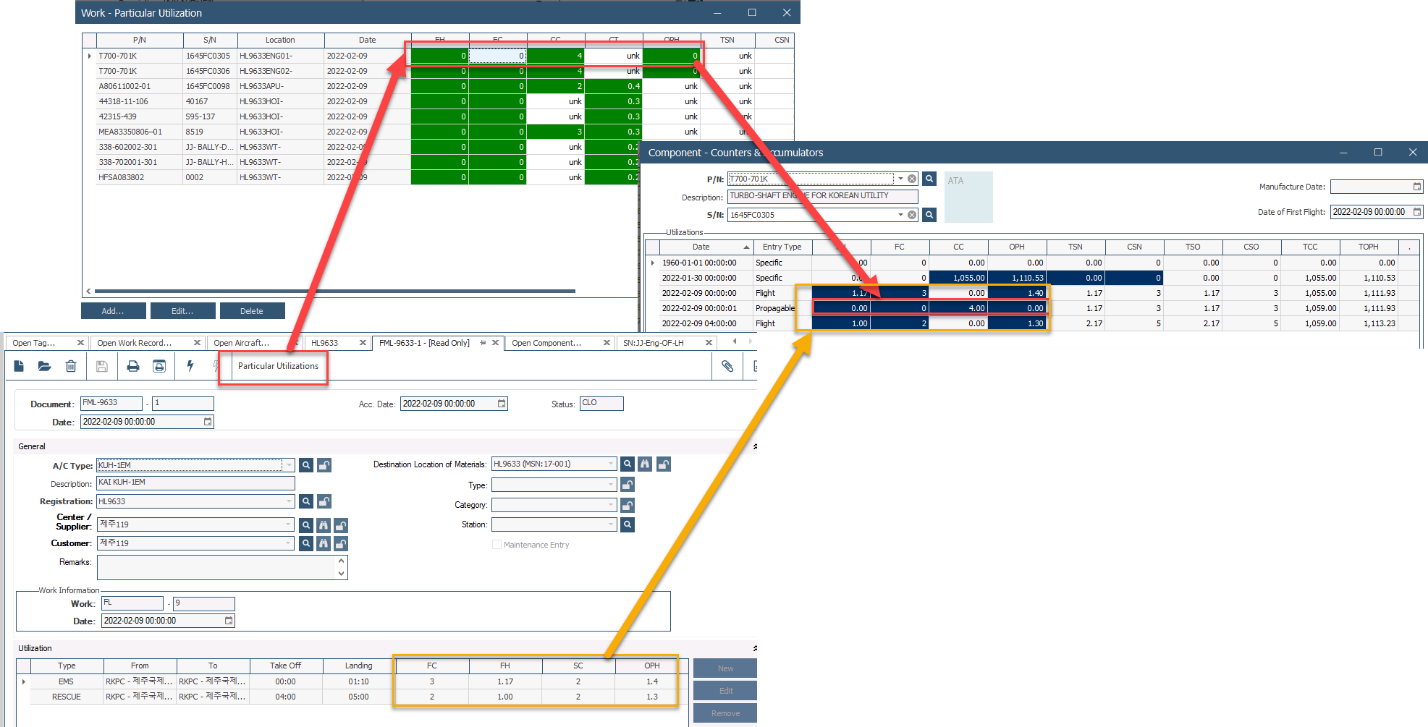

항공기 결과 예시

개별 부품 결과 예시
